DVW15寬幅直線導軌是微型導軌中寬度最寬的微型導軌，它不僅在微型導軌中規格最大，而且要比DVN15標準微型導軌的尺寸要大很多，并且其結構也與其它的微型導軌不同。

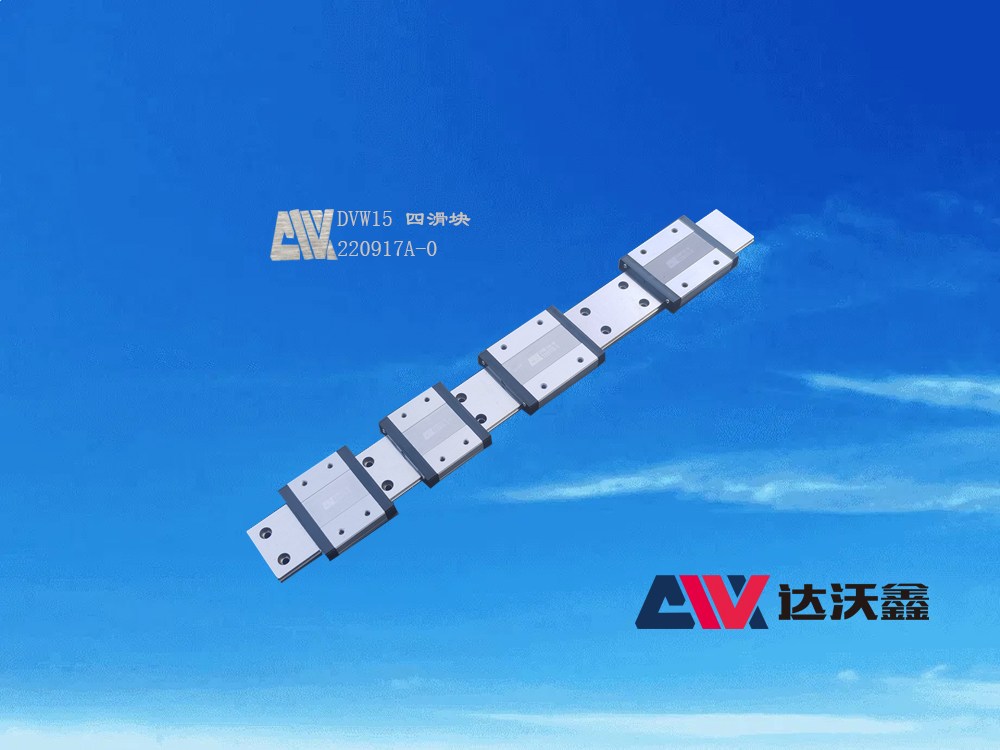

圖：DVN15寬幅直線導軌

  從上面的圖片DVW15寬幅直線導軌可以明顯的看出其結構與其它的微型導軌不同，因?yàn)樗粌H寬度較寬，有兩排安裝孔，而且它還有油嘴。它根據滑塊不同，也可以分為標準型和加長型兩種。所以它是微型導軌中最寬的微型導軌。并且要比DVN15標準微型導軌尺寸大。我們接下來看一下它的部分參數。它的滑軌WR值為42mm，而DVN15的滑軌WR尺寸只有15mm，所以它要比DVN15的寬度寬一倍還要多，因此才具有兩排安裝孔。因?yàn)槠浠壋叽巛^大，所以其組合尺寸也較大。同樣，它的滑塊尺寸也較大。另外它的G值和Gn值分別為5.2和M3，這代表著它有油嘴，而其它的微型寬幅直線導軌卻只是注油孔。它的固定螺栓尺寸為M4*10，基本動額定負荷，C型滑塊的值為6.77KN，H型滑塊的值為8.93KN。基本靜額定負荷，C型滑塊的值為9.22KN，H型滑塊的值為13.38KN。它的容許靜力矩MR，MP，Mr值，C型滑塊的值為199.34N-m，56.66N-m，56.66N-m，H型滑塊的值為299.01N-m，122.60N-m，122.60N-m。其滑塊重量為0.215kg。

  由本文介紹負荷，容許靜力矩，重量等參數可知，DVW15寬幅直線導軌是一種規格較大的微型導軌，也是較寬的微型導軌，其參數值都較大，并且結構也與其它微型導軌有很大不同。
