DVW7寬幅直線導軌是加寬了滑軌寬度和滑塊寬度，從而大幅度提升力矩負荷能力，并可單軸使用。它的參數與相對于DVN7微型直線導軌有很大的區別。本文就為你介紹陜西達沃鑫智能裝備有限公司生產的DVW7寬幅直線導軌。

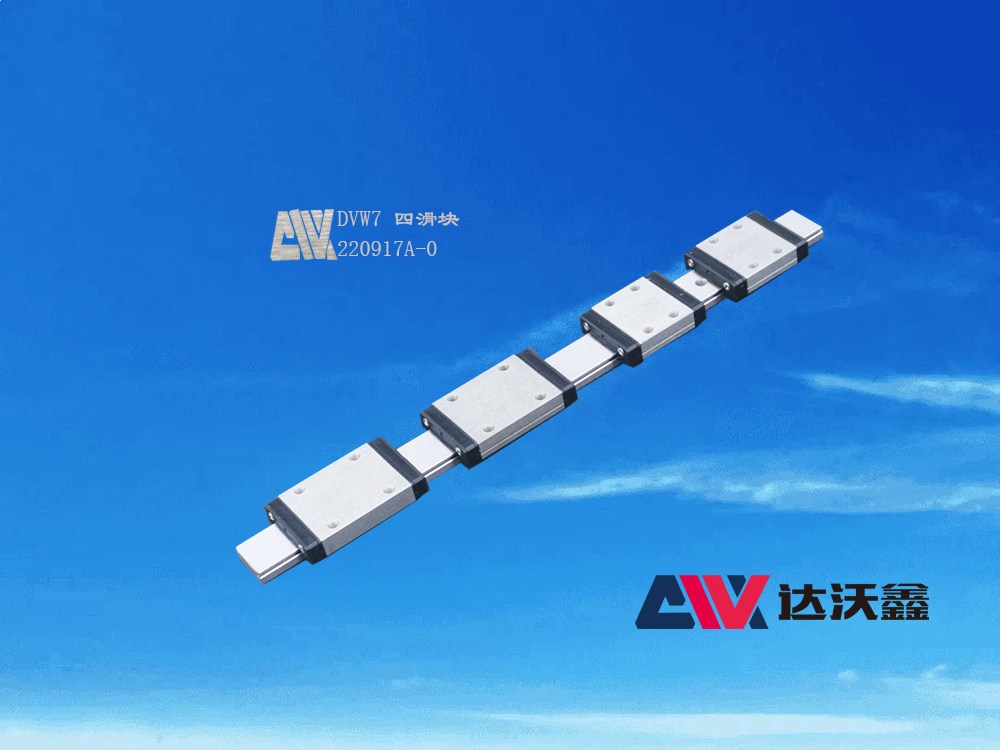

圖：DVW7寬幅直線導軌

  DVW7寬幅直線導軌的規格型號與DVN7微型直線導軌基體相同，只有一個字母的差別，但是其參數值區別卻很大，如DVW7寬幅直線導軌的WR值為14mm，可以看到它的滑軌寬度值是規格的兩倍，由于加寬了滑軌尺寸，其滑塊尺寸也相應增加，這樣就大幅提升力矩負荷能力，主要的是它可以單軸使用。它根據滑塊的規格型號也可以分為標準型（記為C）和加長型（記為H），也就是DVN7C和DVN7H兩種。我們還是看它的組合尺寸，其H值，也就是它的總高度為9mm，它的H1值，也就是滑塊與滑軌之間的距離為1.9mm，它的N值，也就是滑塊外側與滑軌之間的距離為5.5mm。滑軌尺寸的WR，HR，D，h，d，P，E值分別為14，5.2，6，3.2，3.5，30，10，固定螺栓尺寸為M3*6，重量為0.51Kg/m。這些參數值兩種規格的都相同。而其不同之處在于滑塊尺寸，基本動額定負荷，基本定額定負荷，容許靜力矩，滑塊重量則是不同的，這些參數可以向陜西達沃鑫智能裝備有限公司詢問。

  DVW7寬幅直線導軌與DVN7微型直線導軌的參數區別很大，并且比較容易混淆，我們要將它區分開來。
