DVW15H-N寬幅微型導軌是一種加大了負荷及力矩設計且滑塊為標準型的普通級精度微型直線導軌，也是微型導軌中規格較大的一種，它可以單軸使用。陜西達沃鑫智能裝備有限公司就為介紹DVW15H-N寬幅微型導軌相關知識。

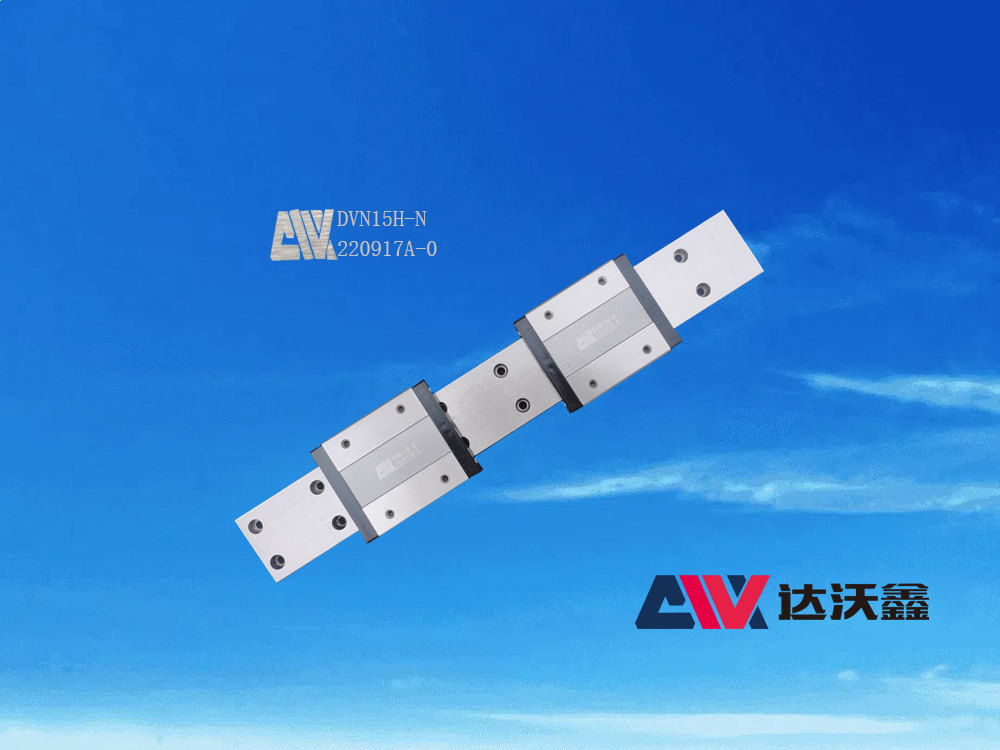

圖：DVW15H-N寬幅微型導軌

  DVW15H-N寬幅微型導軌的滑塊為加長型滑塊，其滑塊尺寸W值為60mm，寬度尺寸L值為73.8mm，滑軌尺寸WR為42mm，從這幾項數據可以看出它是在標準微型導軌的基礎上加大了尺寸設計，那么相應的就是提高了負荷及力矩設計，其基本動額定負荷為8.93KN，基本靜額定負荷為13.38KN，容許靜力矩MR，MP，Mr值分別為299.01N-m，122.60N-m，122.60N-m。從這些數值也可以看出，它的負荷和靜力矩都相應的增大。并且DVW15H-N寬幅微型導軌也是微型導軌中較大的一種，所以它可以單軸使用。

  此外，我們通過DVW15H-N寬幅微型導軌的型號就可以看出它是采用了加長型滑塊，因此它的負載和靜力矩在同規格中比其它微型導軌要大。因此只要滿足空間安裝的要求，它的應用范圍非常廣泛。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.wharting.cn 作者：微型導軌生產廠家 發表時間：2022年11月24日15：06：46
