DVW15C-N寬幅微型導軌是一種規格最大的微型導軌，因為超過規格超過15則不被稱為微型導軌，并且因為采用寬幅設計，所以其尺寸，負載及力矩都較大，本文就為你介紹它的參數值及特性。

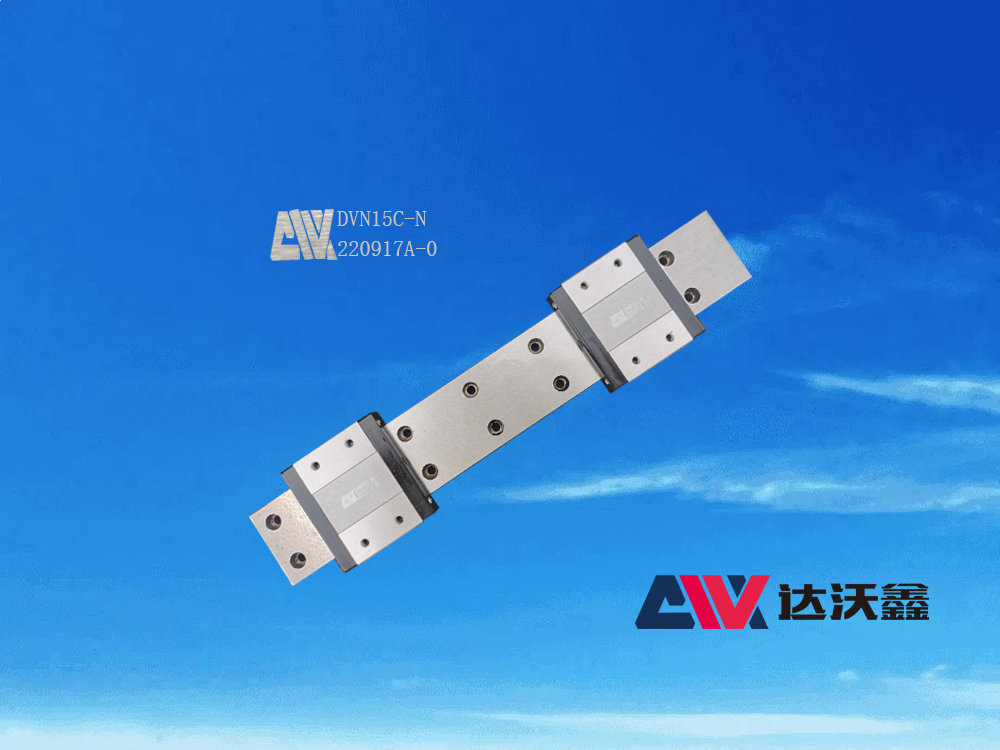

圖：DVW15C-N寬幅微型導軌

  上圖中就是陜西達沃鑫智能裝備有限公司生產的DVW15C-N寬幅微型導軌，它與其它微型導軌的有明顯的區別，因為它有兩排固定螺栓孔，而其它規格的微型導軌則只有一排固定安裝孔。即使是DVN15系列的導軌也是只有一排固定安裝孔。這是因DVW15C-N寬幅微型導軌采用了加大尺寸，提高負荷及力矩設計。并且它的滑軌尺寸比較特殊，所以也比較容易記住，它的滑軌寬度為42mm，所以只要通過測量它的滑軌寬度WR值就可以判斷出的它的規格為DVW15。它的基本動額定負荷為6.77KN，基本靜額定負荷為9.22KN，容許靜力矩的三個參數MR，Mp，Mr值分別為199.34N-m，56.66 N-m，56.66 N-m。

  從以上的幾個重要參數可以看出它的負荷和力矩都比較大。并且DVW15C-N寬幅微型導軌的滑塊型號有一個特點，就是滑塊的長度比其寬度小，一般來說標準型滑塊的長度都比寬度大，但DVW15C-N寬幅微型導軌就是一個特例，它的滑塊寬度尺寸W值為60mm，而長度值則為54.8mm。這主要是因為它采用寬幅設計，加寬了滑軌寬度，所以導軌滑塊寬度也相應增加。并且它也是可以單軸使用的微型導軌。
