DVN7H-N標準微型導軌是陜西達沃鑫智能裝備有限公司生產的加長型滑塊的7系列產品，由于采用加長滑塊，因此其基本動額定負荷和基本靜額定負荷，容許扭力值大大提高，可以超過DVN9S標準方形微型導軌的性能。

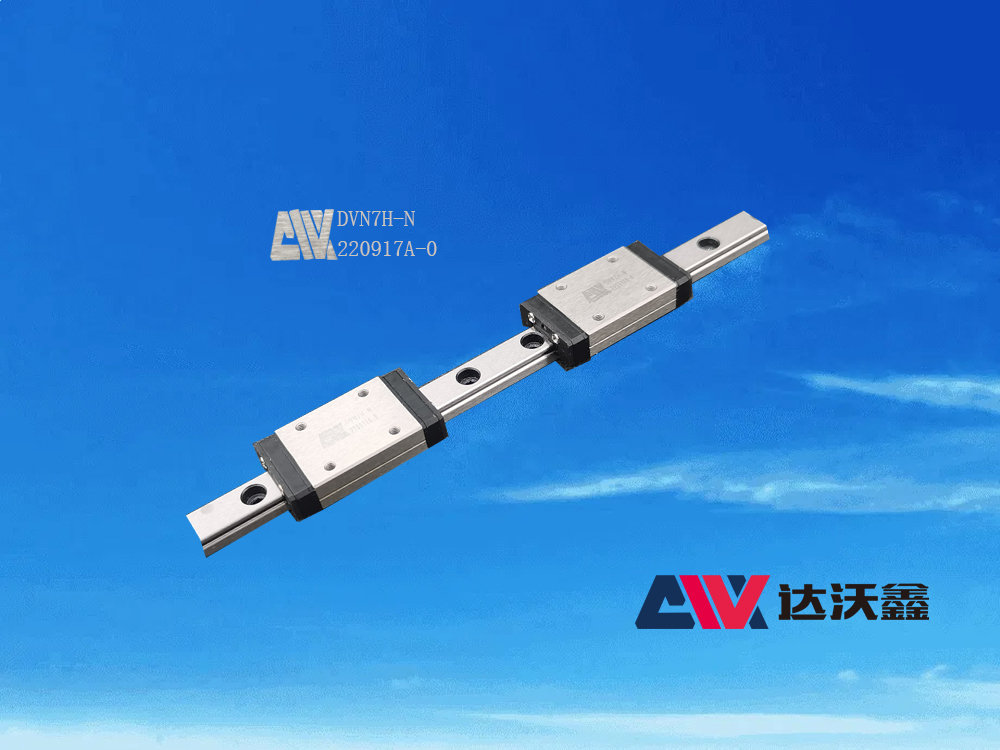

圖：DVN7H-N標準微型導軌

  我們根據DVN7H-N的型號可知其為陜西達沃鑫生產的標準型微型導軌，其規格為7mm，其滑塊為加長型，精度等級為普通級。因此我們著重介紹因?yàn)椴捎眉娱L滑塊，所表現出來的參數值變化。1、滑塊尺寸：C為13mm，L1為21.8mm，L為30.8mm。從滑塊長度尺寸可以看到它與標準型滑塊的三項差值為5mm，8.3mm，8.3mm，這樣就可以讓基本動靜額定負荷和容許靜力矩提高。2、基本動額定負荷為1.37KN，基本靜額定負荷為1.96KN，容許靜力矩的三項參數分別為：MR為7.64KN，Mp為4.80KN，Mr為4.80KN。

  DVN7H-N標準微型導軌的這些參數值甚至要比DVN9S系列的參數值都大，但是總體尺寸卻比它要小的多，因此特別適合用于空間狹小，卻又要求負荷過大的設備使用，這讓它的應用范圍大大增加。因此DVN7H-N標準微型導軌可用于醫療設備，集成線路板打孔機，測量機等設備使用。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.wharting.cn 作者：微型導軌生產廠家 發表時間：2022年10月25日09：27：07
