DVN3微型標準線性導軌是陜西達沃鑫智能裝備有限公司生產的一款規格較小的產品。它的滑塊有標準型滑塊和加長滑塊兩種形式，本文就為你介紹這兩種形式及各項參數值。

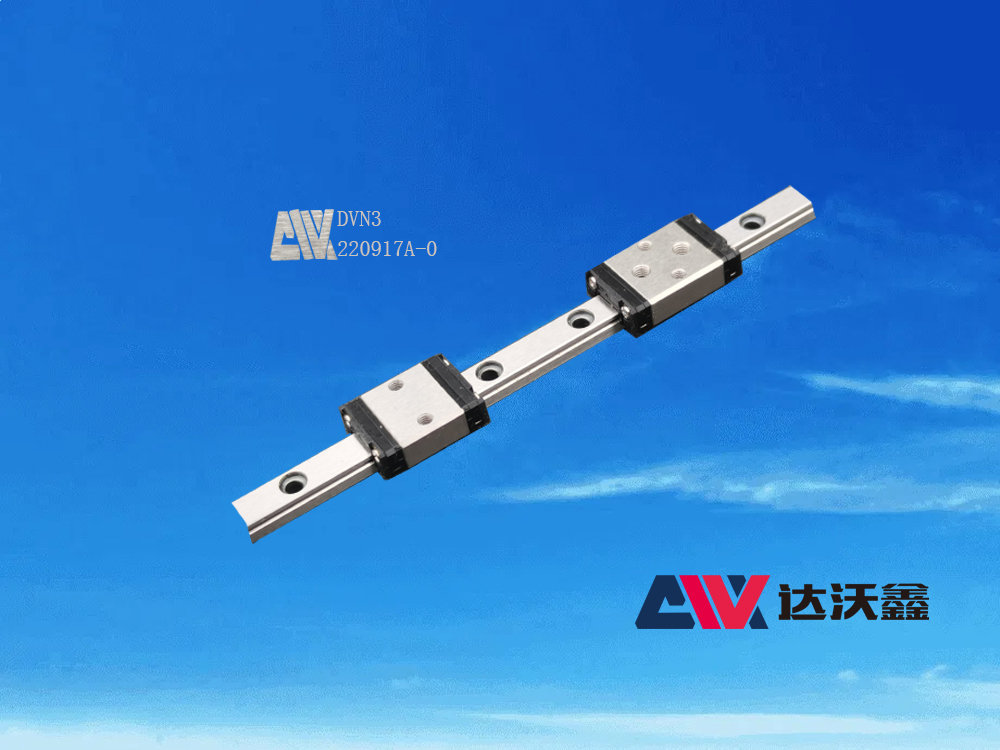

圖：陜西達沃鑫智能裝備有限公司生產的DVN3微型標準線性導軌

  從外形上來說DVN3微型標準線性導軌有兩種規格，主要體現在滑塊上，一種為標準型滑塊，一種為加長型滑塊，因滑塊形式不同，它的部分尺寸和參數值不同，因此我們就將這兩種滑塊放在一條滑軌上，方便為大家講解。圖中就是DVN3微型標準線性導軌，你可以看到它的兩個滑塊是兩種規格，下部的為標準形滑塊，上面有兩個內牙螺紋孔，上面的滑塊比下部的略長，有四個內牙螺紋孔。下面我們就看它的部分尺寸和參數值有何不同吧。

  DVN3微型標準線性導軌的標準型滑塊可標記為DVN3C，而加長型滑塊可標記為DVN3H。這兩種型號的線性導軌主要區別在于滑塊，因此其組合尺寸和滑軌尺寸，以及固定螺栓尺寸都是相同的。不同之處在于滑塊尺寸，DVN3C滑塊尺寸C值為3.5mm，L1值為6.7mm，L值為11.5mm，而DVN3H滑塊尺寸C值為5.5mm，L1值為11mm，L值為15.8mm，從這些參數值對比可以看出，兩者相差4mm左右，這也就是我們?yōu)槭裁茨軓膱D片上輕易的看出它的大小不同的原因。由于滑塊加長，因此其基本動額定負荷，基本靜額定負荷，容許靜力矩都有所不同。

  由于線性導軌的參數較多，本文并不能詳細介紹，因此可以向陜西達沃鑫智能裝備有限公司咨詢。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.wharting.cn 作者：線性導軌生產廠家 發表時間：2022年10月27日10：03：47
