互換性低組裝直線導軌單出滑軌的參數主要有系列型號,規格,固定方式,滑軌長度,起始/末端孔距,精度等級等六部分組成,它與高組裝單出滑軌參數的區別主要在于系列型號和規格兩方面。

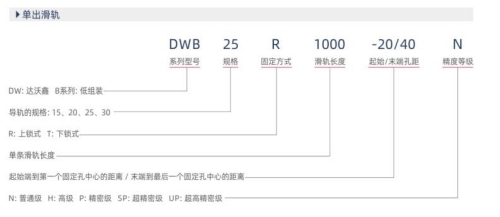

圖一:互換型低組裝直線導軌規格參數示例

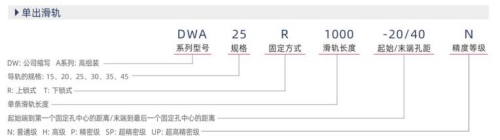

圖二:互換型高組裝直線導軌規格參數示例
我們從圖一和圖二可以看出互換性低組裝直線導軌單出滑軌與高組裝單出滑軌的參數都由六部分組成,區別只在于系列型號和規格。其中高組裝的型號為DWA,低組裝的型號為DWB,高組裝直線導軌的規格有15,20,25,30,35,45六種,而低組裝直線導軌的規格有15,20,25,30四種。其它的參數基本一樣,如固定方式,滑軌長度,起始/末端孔距,精度等級都一樣。所以我們只需要弄明白低組裝直線導軌的系列型號和規格就能把互換性低組裝直線導軌單出滑軌與高組裝直線導軌單出滑軌的參數區別開來。
當然這些對比僅限于規格型號參數對比,如果要選擇直線導軌的型號,還要參考其它參數,如額定負荷,尺寸,具體精度值等才可以精準選型。
本文由陜西達沃鑫智能裝備有限公司原創 站點:www.wharting.cn 作者:線性導軌生產廠家 發表時間:2022年10月21日08:42:22
