微型滑軌又被稱為微型線軌，微型導軌，它的表示方法經常有一種非互換性表示方法，兩種微型單出滑塊表示方法。陜西達沃鑫智能裝備有限公司將以圖文的形式為你介紹這三種表示方法。

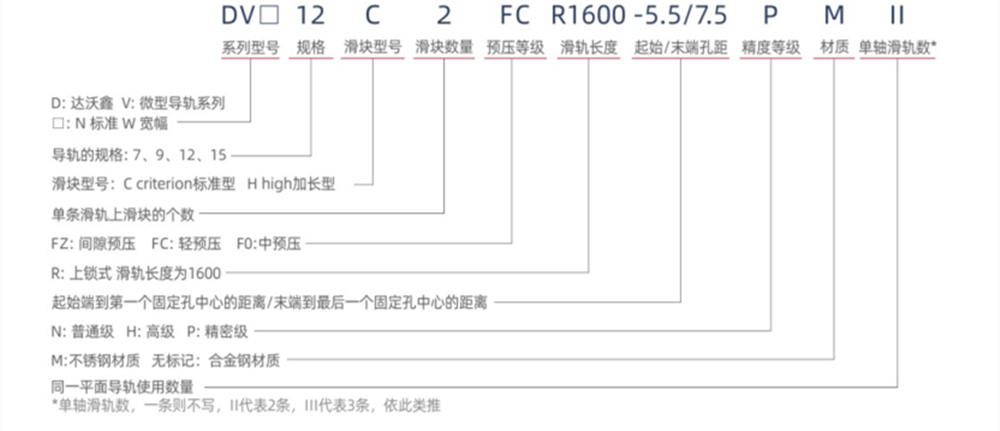

圖一：非互換性微型導軌型號規格表示方法

  圖一表示的就是非互換性微型滑軌的型號表示方法，可以看到它總共有十部分組成，它們依次是系列型號，規格，滑塊型號，滑塊數量，預壓等級，滑軌長度，起始/未端孔距，精度等級，材質，單軸滑軌數。那么我們接下來將分別對這十項做介紹。1、系列型號的前兩位一般是公司的代碼或編號，這在每個公司都會不同，而第三位則可分為標準和寬幅兩種，分別可以用N和W標記。2、規格也就是指的微型滑軌的尺寸規格，而它的尺寸一般是以滑軌的底部寬度決定的。但是微型導軌常見的尺寸規格只有6種，分別為3，5，7，9，12，15。3、滑塊型號則分為標準型和加長型兩種，分別用C和L標記。4、滑塊數量則很好理解，是指滑塊的個數。5、預壓力等級則分為間隙預壓，輕預壓，中預壓三種，分別以FZ，F(xiàn)C，F(xiàn)0。6、滑軌長度則不用再解釋，而R則表示上鎖式。7、起始端/末端孔距則是指起始端到第一個固定孔中心的距離/末端到最后一個固定孔中心的距離。8、精度等級則分別指普通級，高級，精密級。9、材質：M表示不銹鋼材質，無標記則是指合金鋼材質。10、單軸滑塊數量：一條不寫，ii代表2條，依此類推。

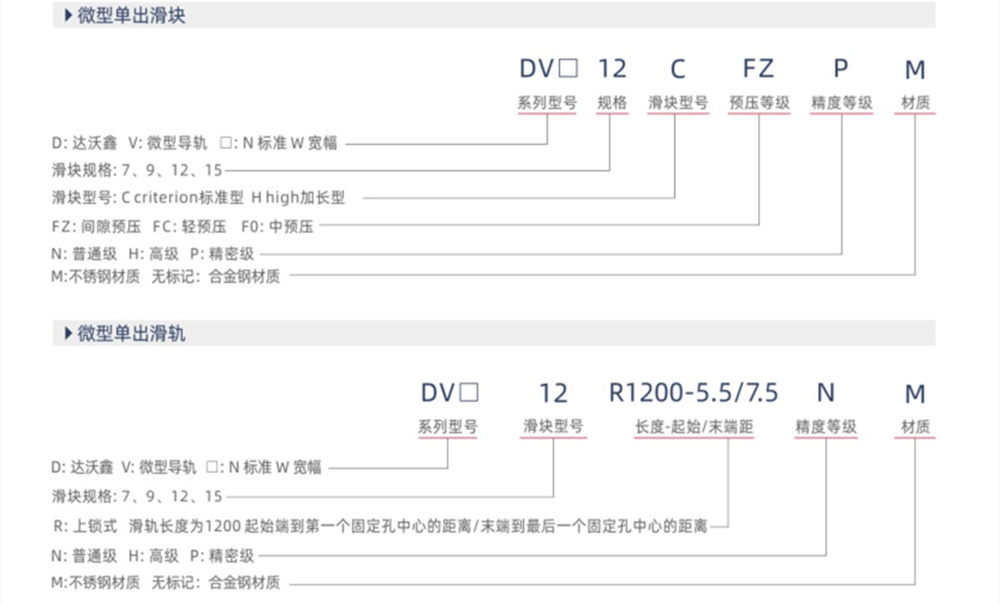

圖二：微型單出滑軌規格型號表示方法

  圖二則是微型滑軌以單出滑塊的規格型號的方式表示，上面一種表示方法總共分為六部分：分別為系列型號，規格，滑塊型號，預壓等級，精度等級，材質等。下面一種也是微型單出滑塊表示方法，則是由五部分表示：分別為系列型號，滑塊規格，長度—起始/末端距，精度等級，材質等。
